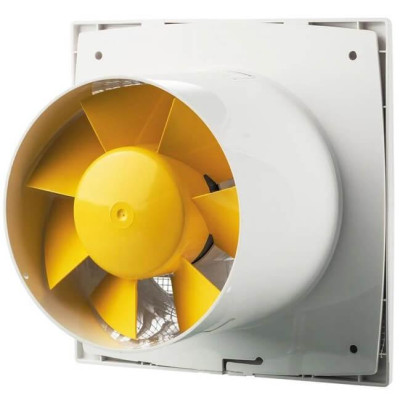

Витяжний вентилятор Домовент 150 Тиша Л, на підшипниках

Опис

Вентилятор витяжний Домовент 150 Тиша Л обладнаний двигуном на підшипниках та зворотним клапаном. Використовується для вентиляції ванної кімнати, туалету чи кухні. Ця модель має низьке споживання, що не перевищує 28 Вт на годину. Рівень шуму становить 35 дБа.

Встановлюється біля витяжної шахти квартири патрубком усередину. До поверхні стіни кріпитись за допомогою шурупів через чотири відверстия у корпусі.

Технічні характеристики

Розміри

Опис вентилятора

• Двигун оснащений підшипниками кочення, що зменшує тертя під час обертання та збільшує термін служби вентиляції.
• Форма крильчатки знижує аеродинамічний шум від роботи вентиляції та забезпечує хорошу продуктивність витяжки.
• Зворотній клапан перекриває витяжний канал при вимкненій вентиляції та запобігає потраплянню запахів з витяжної шахти до приміщення.
• Електродвигун захищений від перегріву
• Клас захисту IP44 захищає від твердих тіл розміром більше 1 мм та від бризок води у всіх напрямках. Вентилятор може бути встановлений у приміщенні, де є можливість попадання бризок води: ванна, душова чи кухня.

Як включати вентиляцію

Вентилятор можна включати:

• за допомогою окремого звичайного вимикача або поєднати увімкнення разом з освітленням
• за допомогою регулятора РС-1-300 , який може включати вентиляцію, змінювати потужність витяжки та вимикати*

Такий регулятор встановлюється у звичайну монтажну коробку, як і звичайний вимикач освітлення. Рекомендується використовувати таке пристрій, коли потрібна постійна вентиляція приміщення з мінімальним рівнем шуму та продуктивністю.

*Якщо модель оснащена датчиками (таймер, датчик вологості тощо, то регулювання продуктивності неможливе)

Як підключається витяжний вентилятор

Вентилятор живиться від мережі 220 В. Нижче наведено схему підключення при використанні окремого зовнішнього вимикача.

При підключенні вентилятора до регулятора необхідно керуватися схемою підключення, зазначеною у паспорті регулятора.

Монтаж

Витяжку можна встановити у витяжну шахту безпосередньо через невеликий круглий або прямокутний канал. Слід зазначити, що з підключення через канал може збільшитися рівень шуму і зменшитися продуктивність вентиляції.

При встановленні виробу безпосередньо в шахту переконайтеся, що від патрубка до стінки шахти є достатній простір для викиду повітря.

Усі місця з'єднання вентилятора з каналами необхідно герметизувати за допомогою хомутів, герметика.

Інструкція з монтажу у витяжну шахту

1. Підведіть подачу живлення 220В до місця встановлення
2. Зніміть лицеву панель виробу
3. Прикладіть корпус вентилятора і за допомогою олівця розмітте відчинки.
4. Зробіть відчини у стіні перфоратором або дрилью
5. За допомогою шурупів прикріпити корпус до поверхні стіни
6. Встановіть грати
7. Подайте харчування та перевірте роботу вентиляції
